数字光端机及收发器 Product

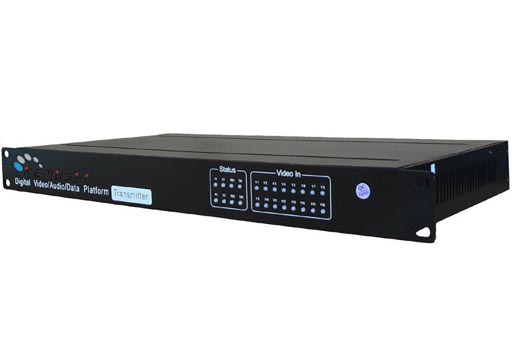

KMS-5P11

详细介绍

产品型号:KMS-5S00     KMS-5S01      KMS-5S10      KMS-5S11

●应用场合

安全防范系统
高速公路监控系统
城市道路交通监控系统
高清晰度、长距离视频传输系统
需要两路视频、多路数据复用传输的系统
“平安城市”治安监控系统




产品特点:
      全数字综合多业务光传输平台,通过一芯光纤可传输非压缩方式、高质量的视频信号、数据、开关量、广播级的音频信号以及电话、以太网等多业务信号。
       无模拟调频、调相、调幅光端机的交调干扰。
     无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰。
       8/10位数字编码及无压缩、无损伤式视频传输,透明支持任何高分辨率视频信号 。
      数据支持全双工或半双工的RS232/RS485/RS422协议;语音、数据、开关量信号可以根据需要组合配置。
      采用工业级器件、全表面贴装技术, 长时间运行稳定、可靠。
       具备电源、光信号、数据信号等完善的面板状态指示,方便设备开通和维护。
       具备强大的综合多业务网管功能。


技术参数
1、光通道技术指标:


传输波长
850nm /1310nm/1550nm
传输距离
多模0-2km,单模:0-100km
发射光功率
-15~-10dBm /-10~-5dBm/-5~+3dBm (单模);-19~-14dBm(多模)
接收灵敏度
-34~-38dBm
光学动态范围
20~40d
光学允许最大链损
18~38dB



2、视频通道技术指标:


视频路数
16路
视频格式
PAL/NTSC/SECAM自动兼容
输入/输出阻抗
75欧姆、非平衡
输入/输出电压
1Vp-p,最大1.5V
视频带宽
10MHz
视频采样
20MHz高速采样
微分增益
DG <1%( 典型值)
微分相位
DP <0.7°( 典型值)
视频信噪比
S/N ≥ 65dB (加权)


3、数据通道技术指标:


数据路数
1~8路
据接口信号
RS-232/422/485/开关信号(可选)
码速率
0~2Mbps
误码率
≤ 10-12


4、音频通道技术指标:


音频路数
1~8路
输入/输出电压
0.5VP-P-4VP-P
音频带宽
10Hz~20kHz
总谐波失真
<0.1%
音频信噪比 (加权)
S/N≥80db
音编频码
24Bit


5、连接端子:


光学
FC/ST/SC(可选)
视频
BNC
数据
DB9/DB25/工业压接端子
音频
压接端子/RCA
以太网
RJ45
开关量
工业连接端子/RJ45


6、供电条件:


交流供电电压
220VAC±30% 50HZ
直流
5-12VDC±20%
功耗
≤ 3W


7、工作环境


工作温度
-40 ~+75
贮存温度
-40 ℃~+85
相对湿度
≤95% (无冷凝结)


8、机械尺寸:


发射机
196mm×155mm×30mm
接收机
196mm×155mm×30mm
接收机架
480mm×290mm×200mm
接收机架说明
19英寸4.5U, 高密度,最大具备21业务槽位,可选配双电源,电源内置
如果需要网管,只有20个可用业务槽位。




典型应用图
增强型机架式应用图
